Locating Modules 定位模組

定位模組

定位模組決定工件擺在哪裡、以及每一次擺放能不能回到同一個位置。擋塊建立基準邊，定位銷組限制自由度，角度件處理非直角工件。重複定位精度直接影響焊後尺寸的一致性，量產時尤其關鍵。這是源勝品項最完整的一類，共 75 個型號。

下載完整型錄 PDF 看其他分類

75 個型號
15 個系列
孔系 Φ16 / Φ28

常見應用：批量焊接的重複定位、非直角工件、多工序共用基準

Φ28Series

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

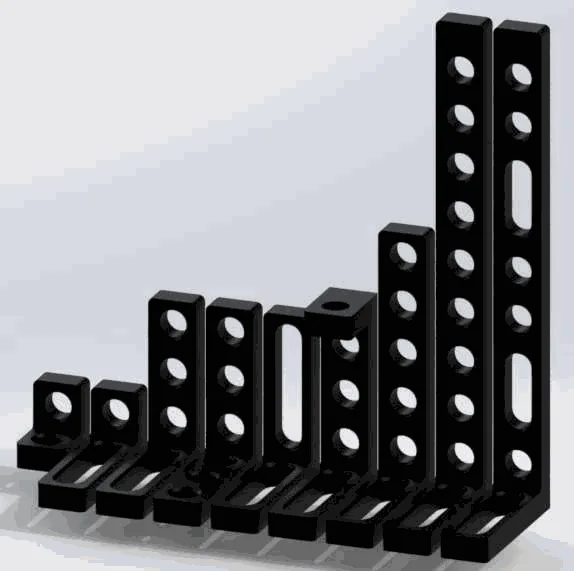

L 型定位角尺

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 09 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

114LA28-HH757575(孔) x 50 x 75(孔)—查詢中

115LA28-SH17575175(槽) x 50 x 75(孔)—查詢中

116LA28-HS175175175(孔) x 50 x 175(槽)—查詢中

117LA28-HH175175175(孔) x 50 x 175(孔)—查詢中

118LA28-SS175175175(槽) x 50 x 175(槽)—查詢中

119LA28-HSH200175200(孔) x 50 x 175(槽)—查詢中

120LA28-HS275175275(孔) x 50 x 175(槽)—查詢中

121LA28-HS500175500(孔) x 50 x 175(槽)—查詢中

122LA28-SHS500175500(槽&孔) x 50 x 175(槽)—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

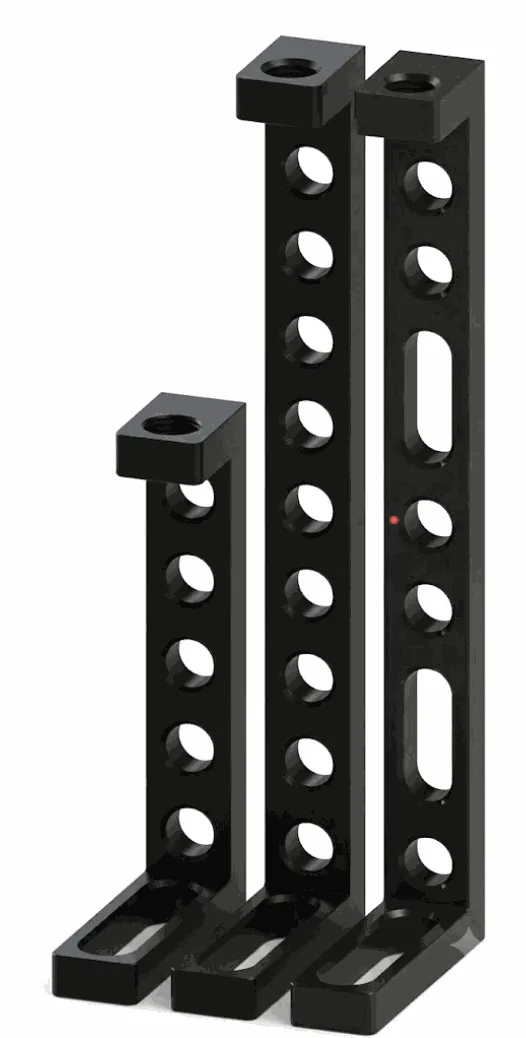

C 型定位角尺

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 03 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

123LA28-HS300175C300(孔) x 50 x 175(槽)—查詢中

124LA28-HS520175C520(孔) x 50 x 175(槽)—查詢中

125LA28-SHS520175C520(槽&孔) x 50 x 175(槽)—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

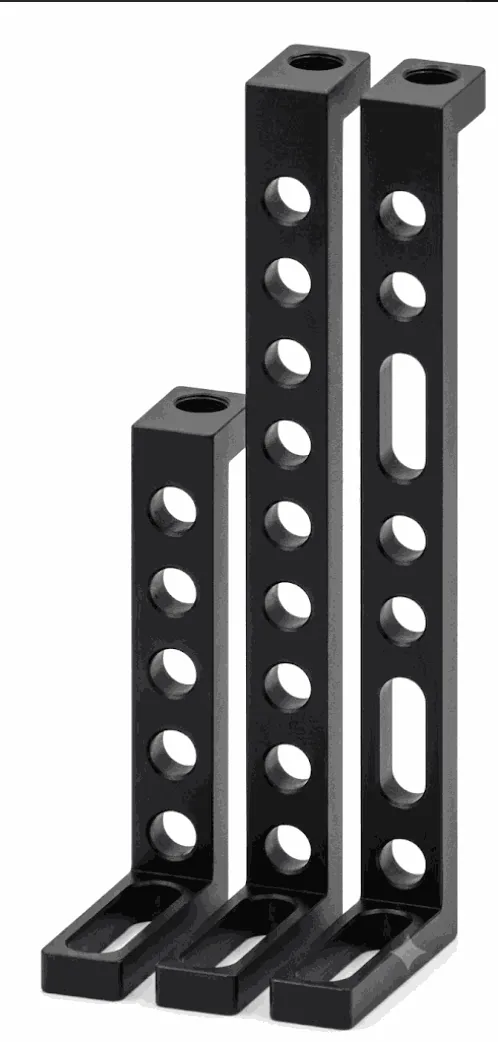

Z 型定位角尺

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 03 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

126LA28-HS300175Z300(孔) x 50 x 175(槽)—查詢中

127LA28-HS520175Z520(孔) x 50 x 175(槽)—查詢中

128LA28-SHS520175Z520(槽&孔) x 50 x 175(槽)—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

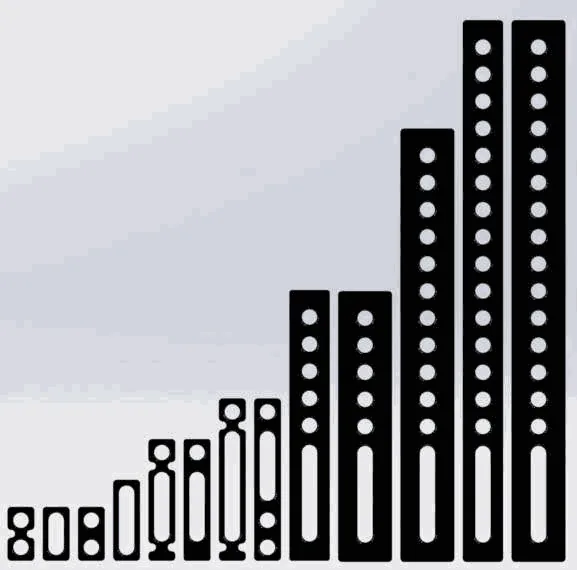

定位平尺

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 13 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

129LB28-HHV10050100 x 50(孔)—查詢中

130LB28-S10050100 x 50(槽)—查詢中

131LB28-HH10050100 x 50(孔)—查詢中

132LB28-S15050150 x 50(槽)—查詢中

133LB28-SHV22550225 x 50(孔&槽)—查詢中

134LB28-SH22550225 x 50(孔&槽)—查詢中

135LB28-SHV30050300 x 50(孔&槽)—查詢中

136LB28-SH30050300 x 50(孔&槽)—查詢中

137LB28-HS50075500 x 75(孔&槽)—查詢中

138LB28-HS500100500 x 100(孔&槽)—查詢中

139LB28-HS800100800 x 100(孔&槽)—查詢中

140LB28-HS1000751000 x 75(孔&槽)—查詢中

141LB28-HS10001001000 x 100(孔&槽)—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

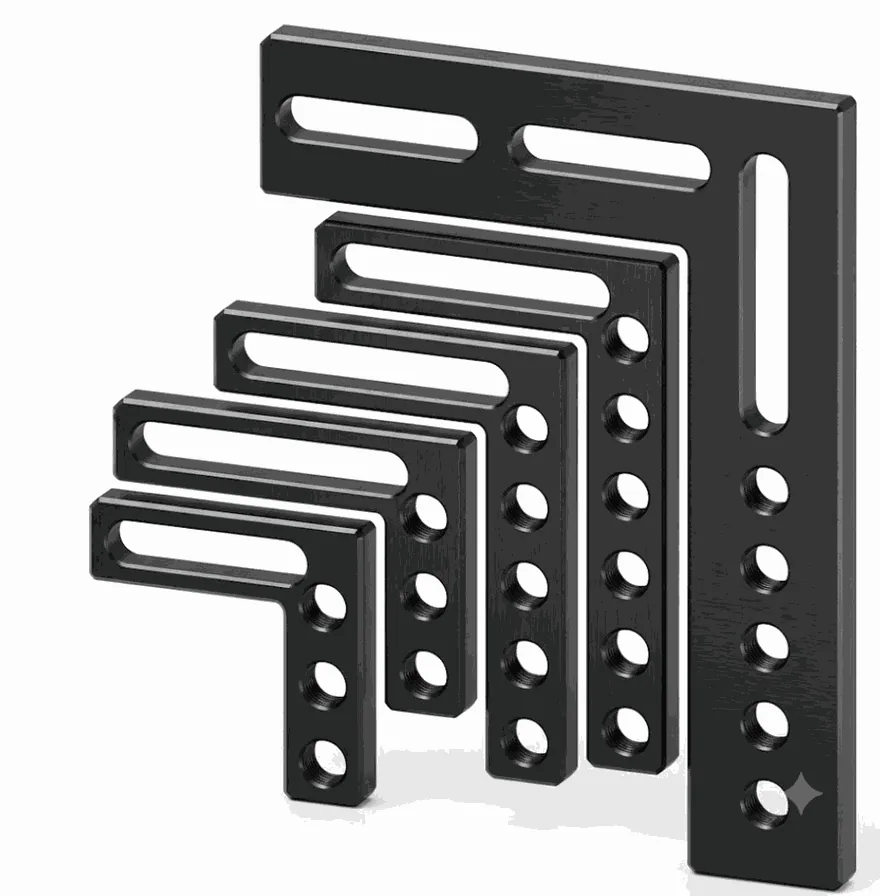

平面定位角尺

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 05 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

142PA28-SH17550175175(槽) x 50 x 175(孔)—查詢中

143PA28-SH22550175225(槽) x 50 x 175(孔)—查詢中

144PA28-HS27550225275(孔) x 50 x 225(槽)—查詢中

145PA28-HS32550225325(孔) x 50 x 225(槽)—查詢中

146PA28-HS2S500100375500(孔&槽) x 100 x 375(槽)—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

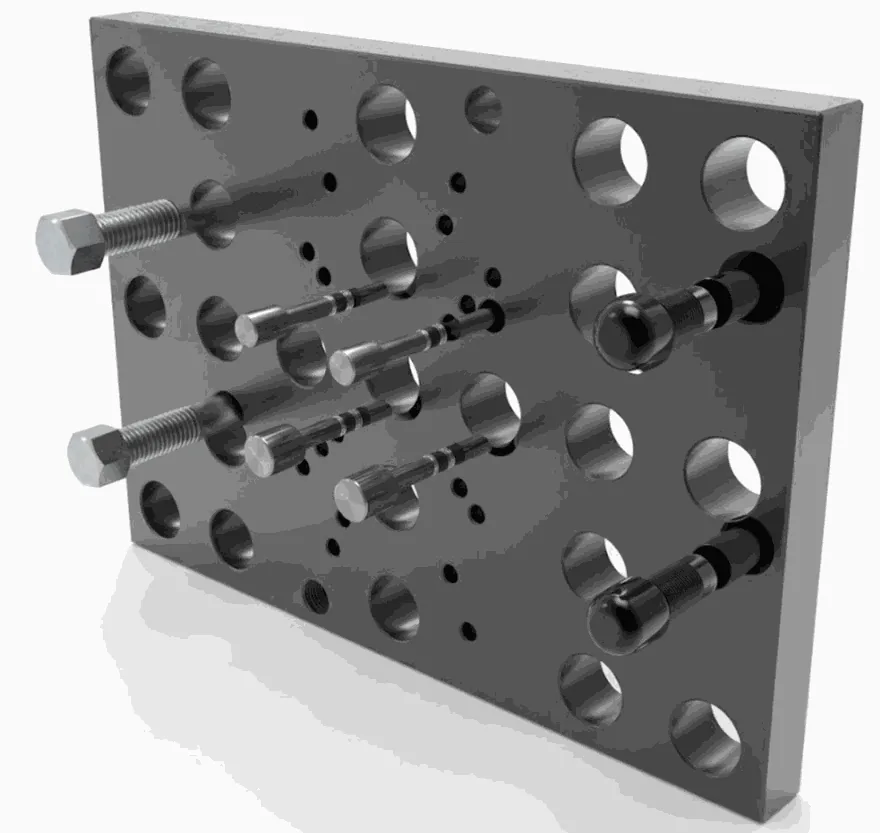

輔助平面板

Φ28

同名下有三種款式，以下依款式切換型號與照片

可透過 LINE 詢問 3D 圖檔

共 05 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

147FSP28-40030025x300x400一般型查詢中

148FSP28-60040025x400x600一般型查詢中

149FFP28-350350x250x25法蘭型查詢中

150FFP28-550550x350x25法蘭型查詢中

151FAP28-250250x150x5角度型查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

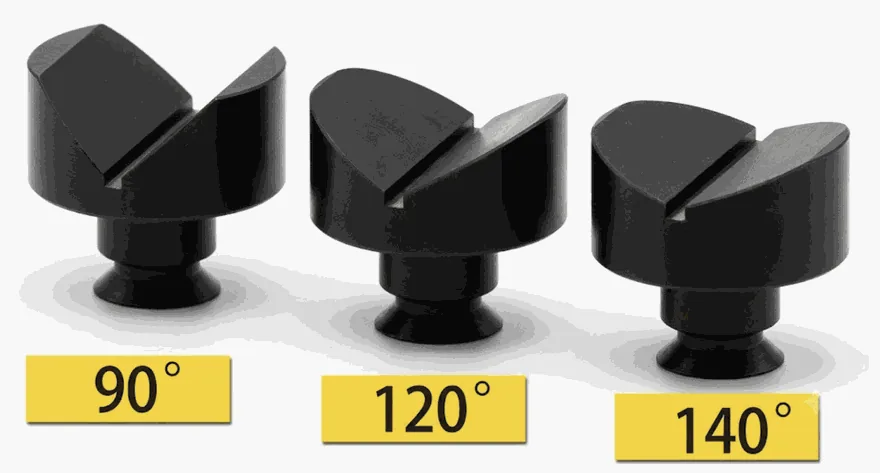

小 V 型定位塊

Φ28

每種角度均有三種材質：鋼材、鋁材、工程塑膠

可透過 LINE 詢問 3D 圖檔

共 09 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

152VLP28-6090FEΦ60x50(H)-90°鋼材查詢中

153VLP28-60120FEΦ60x50(H)-120°鋼材查詢中

154VLP28-60140FEΦ60x50(H)-140°鋼材查詢中

155VLP28-6090ALΦ60x50(H)-90°鋁材查詢中

156VLP28-60120ALΦ60x50(H)-120°鋁材查詢中

157VLP28-60140ALΦ60x50(H)-140°鋁材查詢中

158VLP28-6090NLΦ60x50(H)-90°工程塑膠查詢中

159VLP28-60120NLΦ60x50(H)-120°工程塑膠查詢中

160VLP28-60140NLΦ60x50(H)-140°工程塑膠查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

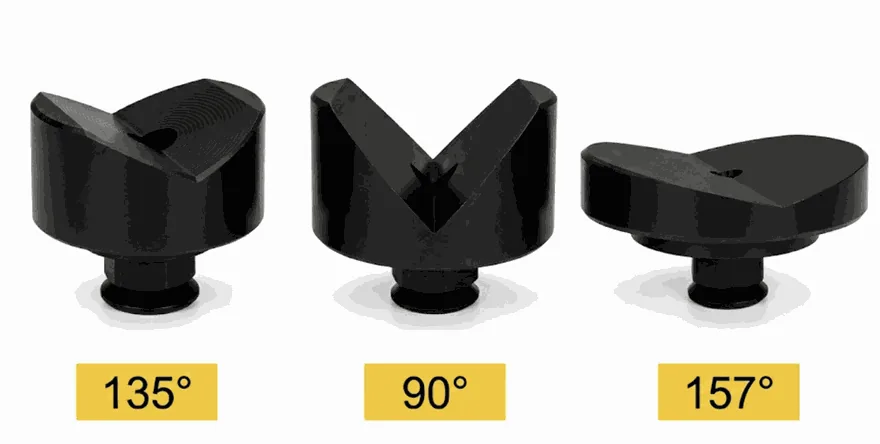

大 V 型定位塊

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 03 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

161VLP28-AΦ60x135°135°查詢中

162VLP28-BΦ80x90°90°查詢中

163VLP28-CΦ120x157°157°查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ28

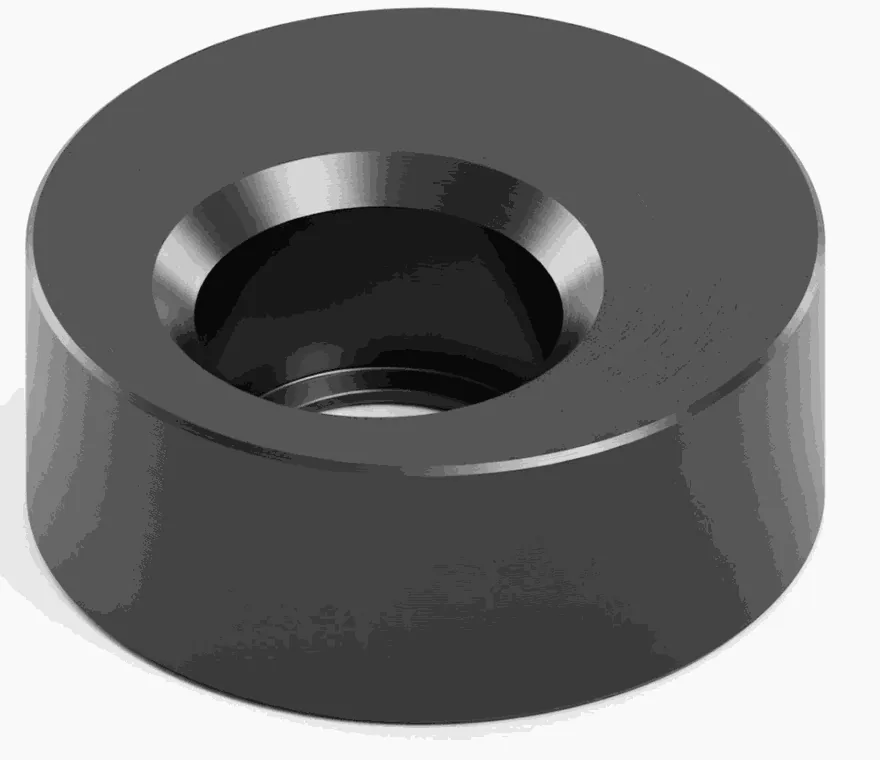

偏心定位塊

Φ28

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 02 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

164GP28-75Φ75x25(Height)—查詢中

165GP28-100Φ100x25(Height)—查詢中

Φ16Series

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ16

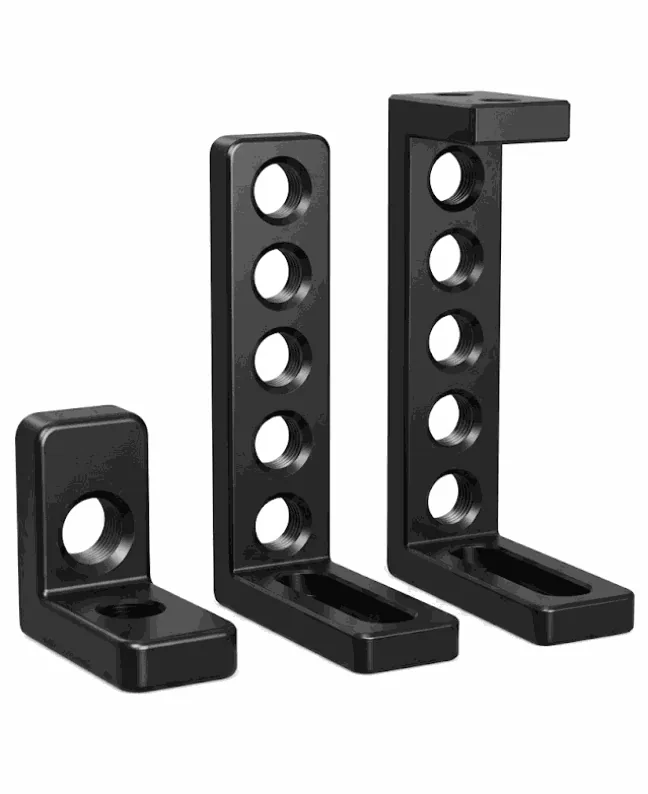

L 型定位角尺

Φ16

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 08 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

021LA16-00150x50x30x12—查詢中

022LA16-00290x25x30x12—查詢中

023LA16-00390x40x30x12—查詢中

024LA16-00490x90x30x12—查詢中

025LA16-00590x90x30x12—查詢中

026LA16-00690x90x30x12—查詢中

027LA16-007140x90x35x12—查詢中

028LA16-008150x90x35x12—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ16

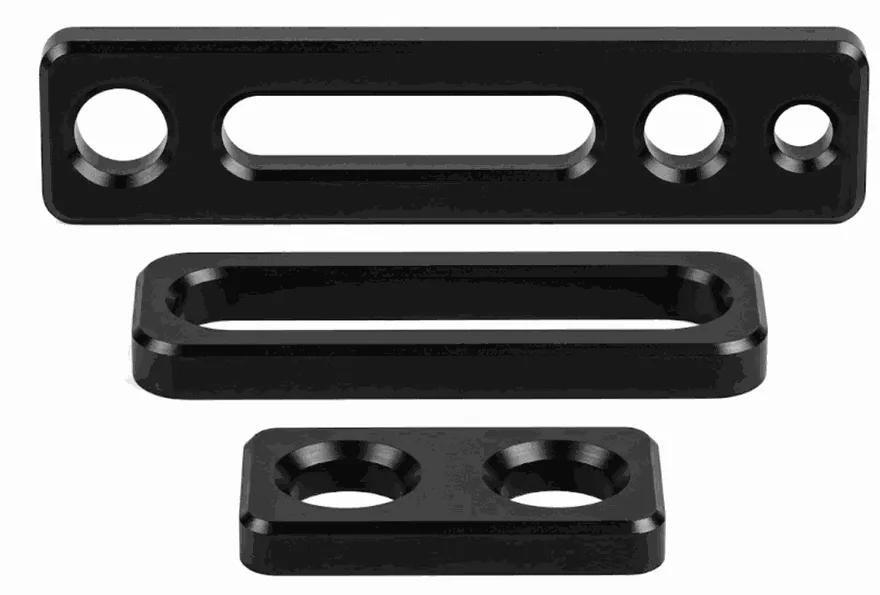

定位平尺

Φ16

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 07 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

029LB16-00150x30x12—查詢中

030LB16-00280x30x12—查詢中

031LB16-00380x30x12—查詢中

032LB16-004110x30x12—查詢中

033LB16-005150x30x12—查詢中

034LB16-006175x30x12—查詢中

035LB16-007300x50x12—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ16

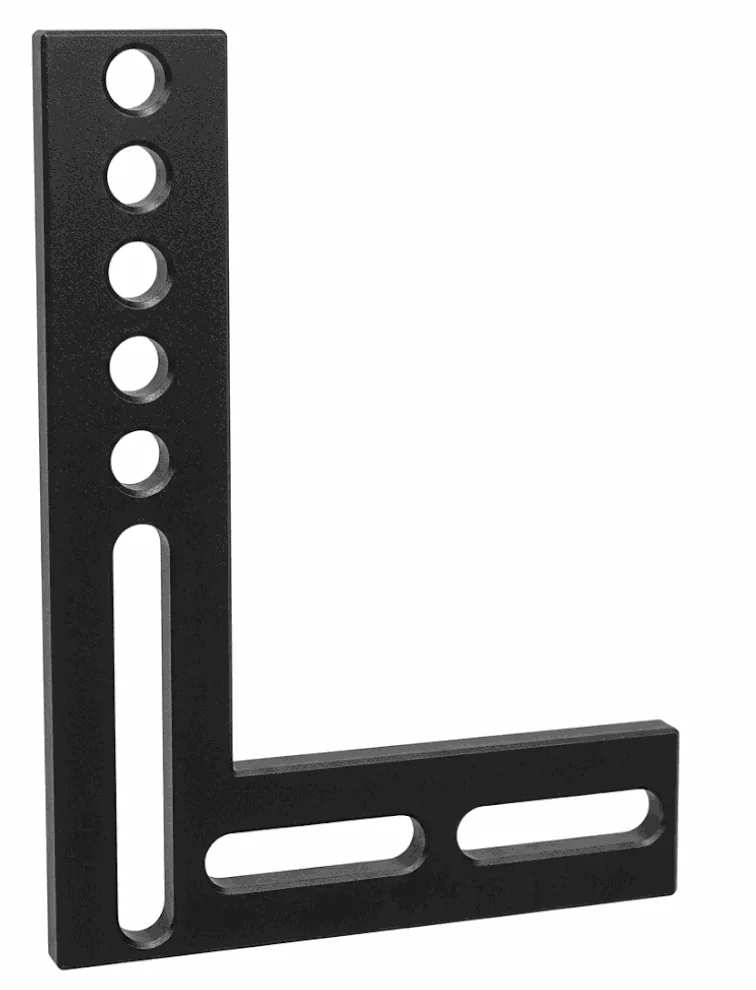

平面定位角尺

Φ16

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 01 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

036PA16-001250x188x50x12—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ16

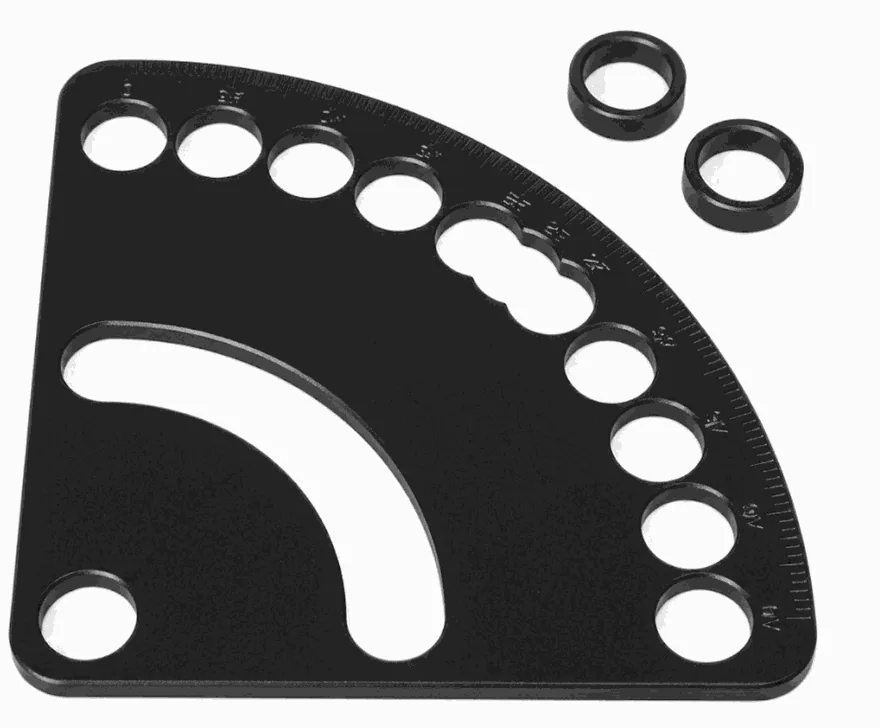

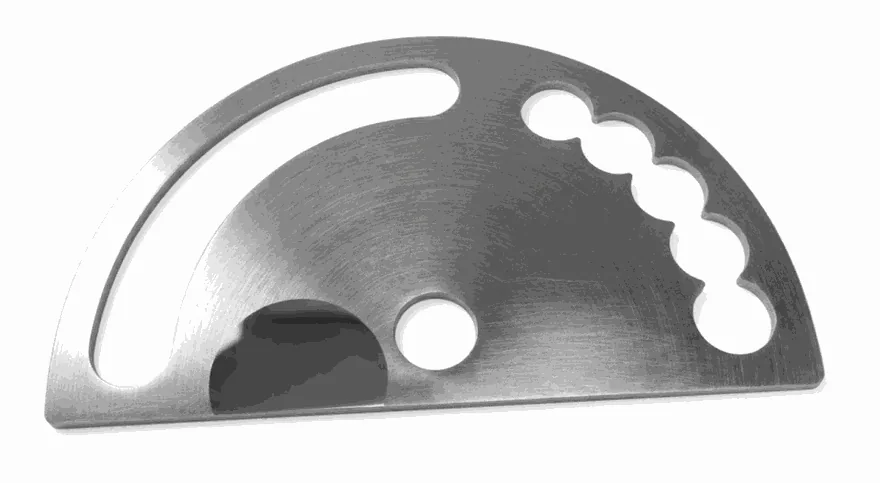

輔助平面板

Φ16

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 01 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

037FAP16-001130x130x5—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ16

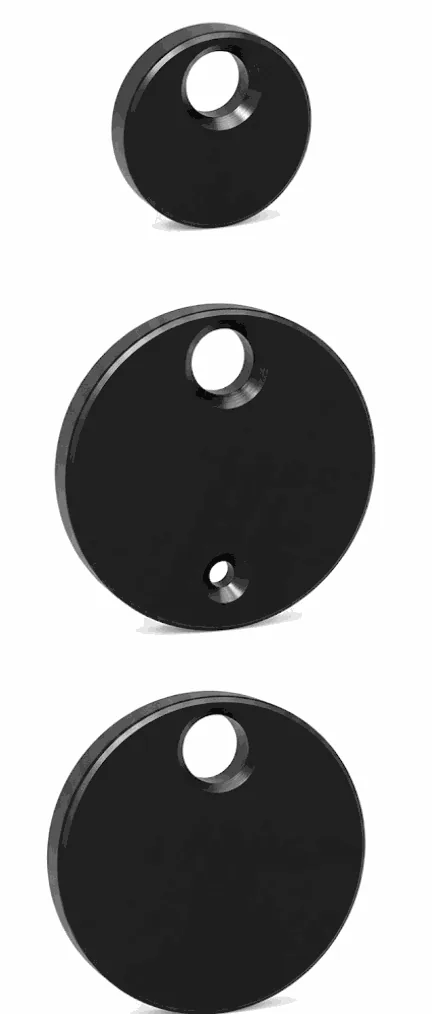

偏心定位塊

Φ16

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 03 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

038GP16-001Φ45x12—查詢中

039GP16-002Φ75x12—查詢中

040GP16-003Φ75x12—查詢中

示意圖僅供參考，詳情以實體產品及 3D 圖檔為主

System componentΦ16

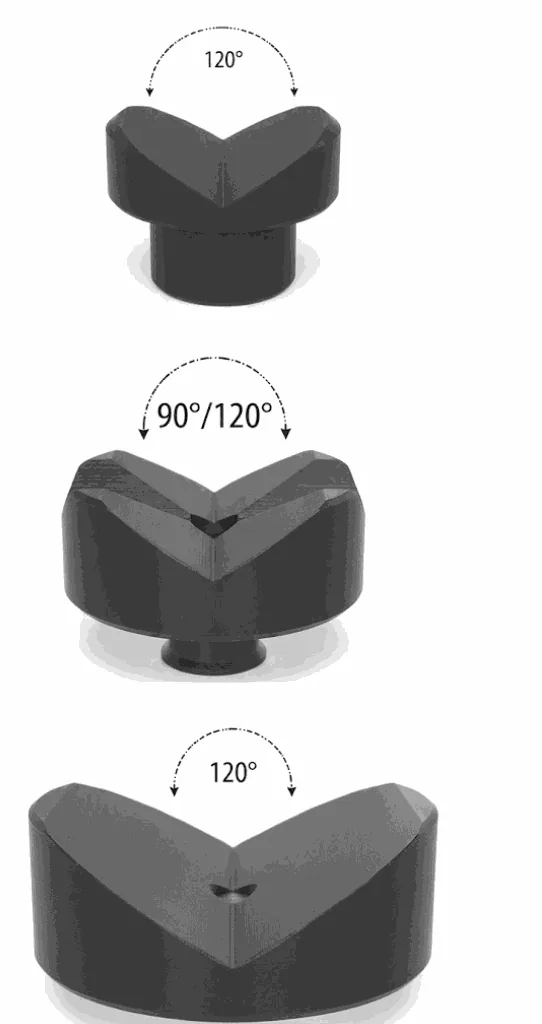

V 型定位塊

Φ16

同系列規格一覽

可透過 LINE 詢問 3D 圖檔

共 03 型號產品照陸續補齊

No.型號 Model尺寸規格 (mm)備註 Remark庫存 Stock詢價 / 連結

041VLP16-001Φ25x19120°查詢中

042VLP16-002Φ50x2090°/120°查詢中

043VLP16-003Φ80x30120°查詢中

回產品總覽　七大分類共 279 個型號 →

需要為您的產線選型？

加 LINE 告訴我們工件尺寸與數量，我們將回覆建議配置與交期。
